포털 머시닝 센터

소개

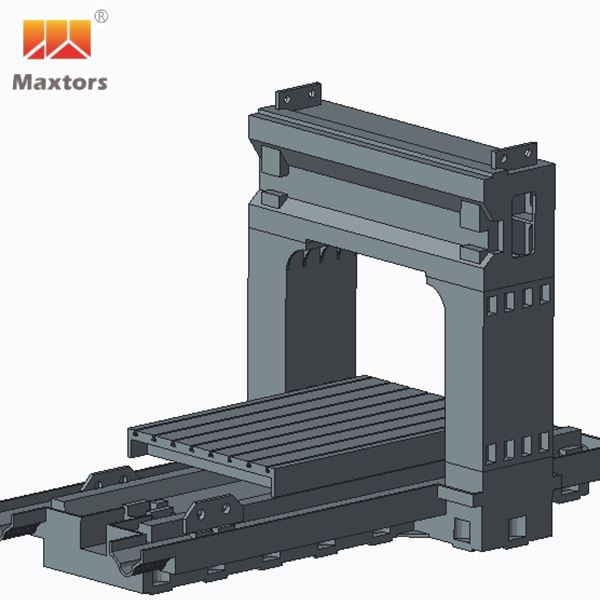

많은 유형의 머시닝 센터가 있으며 Portal Machining Center가 그 중 하나입니다. 메인 샤프트의 축이 테이블과 수직인 머시닝 센터를 말합니다. 전체 구조는 이중 기둥과 탑 빔으로 구성된 포털 구조 프레임입니다. 기둥 사이에도 보가 있습니다. 당사의 장비는 작업대, 갠트리, 램, 공구 매거진 및 수치 제어 시스템으로 구성됩니다. 대형 공작물 및 복잡한 형상의 공작물을 처리하는 데 매우 적합한 장비입니다. 일반 머시닝 센터에 비해 X축이 매우 길고 Y축 이동 거리도 어느 정도 증가합니다. 이중 기둥 지지로 인해 중절삭에서 이점이 더욱 분명해집니다.



특징

1. Portal Machining Centre의 기둥 안내면은 스핀들과의 거리가 짧아 가공시 심한 흔들림이 적습니다.

2. 모든 주물은 정밀 가공되어 내구성이 뛰어나고 변형이 적습니다.

3. 10000 ~ 30000 rpm을 포함하여 다양한 스핀들 속도를 선택할 수 있으므로 다양한 생산 요구 사항을 충족할 수 있습니다.

4. 제어 시스템은 간단하고 지능적이어서 사용하기 쉽습니다.



세부

제품 이름:이중 열 유형 수직 CNC 밀링 머신 센터/포털 머시닝 센터

모델:GT-1311H/GT-1311

3축~5축



제품 사양

안건		단위	GT-1311
여행하다	XYZ 여행	밀리미터	1300/1100/600
	스핀들 노우즈에서 테이블까지의 거리	밀리미터	150~750
작업대	테이블 크기	밀리미터	1300×1000
	테이블에 최대 적재	킬로그램	2000
축	스핀들 테이퍼		HSK-A63 인증
	스핀들 속도	.rpm	15000
	스핀들 모터 파워	원	11/15
급송	급이송속도(X/Y/Z)	m/분	10
	절단 이송 속도(X/Y/Z)	m/분	6
ATC/툴 매거진 (선택 과목)	ATC 종류		우산/팔
	도구 수		21T/24T
정확성	포지셔닝 정확도	밀리미터	±0.008/300
	재위치 정확도	밀리미터	±0.005/300
기타	발자국	밀리미터	3800×2550
	기계 높이	밀리미터	3000
	G.W.	킬로그램	10500
CNC 컨트롤러			FANUC-0i MF



더 많은 관련 CNC 기계

안건	GT-870	GT-1190	GT-1290	GT-1612	GT-1713
X 이동거리(mm)	800	1100	1200	1600	1700
Y 이동거리(mm)	700	900	900	1200	1300
Z 이동거리(mm)	400	600	600	600	700
축	BT40/HSK-A63
스핀들 속도	10000rpm~20000rpm
CNC 컨트롤러	FANUC/지멘스
