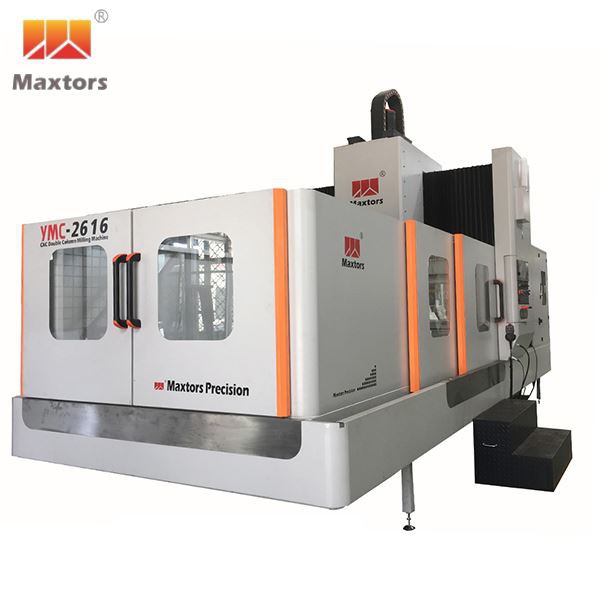

브리지 머시닝 센터

Portal 이중 칼럼 CNC 밀링 보링 머신 센터

문의 보내기

브리지 머시닝 센터는 한 번의 설정으로 다양한 고정밀 및 복잡한 형상의 부품 제조를 실현할 수 있습니다. 기계는 강한 강성, 조밀한 구조 및 우수한 안정성의 특성을 가지고 있습니다. 이는 우리가 설계의 각 부품을 최적화하기 위해 고급 동적 강성 설계 개념을 사용하기 때문입니다. 안정적인 베이스와 프레임 덕분에 높은 하중 지지력을 제공하고 저소음 및 진동으로 작동합니다. 기계의 테이블에는 포지셔닝 장치가 장착되어 재료가 쉽게 흔들리지 않고 치수 편차가 발생하지 않습니다.

기존 가공 기계와 비교하여 이 제품은 더 강력한 연속 작업 능력과 더 빠른 응답 속도를 제공합니다. 공구의 내구성을 보장하는 고유한 냉각 시스템이 있습니다. 빠른 공급을 위한 고정밀 선형 가이드 및 스핀들. 따라서 브리지 가공센터군수산업, 항공우주, 조선, 산업장비 등 고정밀을 요구하는 다양한 산업분야의 부품생산을 충족시킬 수 있습니다. 공장.

제품 사양

안건	단위	YMC-2616
여행하다
X축 이동	mm	2600
Y축 이동	mm	1580
Z축 이동	mm	800
스핀들 코를 테이블로	mm	350~1150(대략)
열 사이의 거리	mm	1620년(대략)
작업대
작업대 크기(L*W)	mm	2600x1480
테이블에 최대 적재	킬로그램	8000
축
스핀들 속도	rpm	6000
스핀들 테이퍼		BT50
이송 속도
XYZ 급송	m/분	15/15/10
절단 피드	밀리미터/분	1~8000
ATC(옵션)
용량		24T
정확성
포지셔닝 정확도	mm	±0.008/300
재위치 정확도	mm	±0.005/300
오일 에어 시스템
절삭유 탱크	L	200
윤활유 탱크	L	4
기압(최소)	kg/cm2	6
기타
발자국	mm	6800×4100
기계 높이	mm	3500
기계 무게	킬로그램	22000
CNC 컨트롤러		FANUC-0i MF 플러스

주요 구성 요소의 출처
	아니요.	요소	상표	기원	메모
	1	CNC 컨트롤러	화낙	일본
	2	축	셋코/켄턴/로열	미국/대만/대만
	3	스핀들 오일 쿨러	루콜/TNP	중국
	4	리니어 가이드웨이	하이윈/PMI/렉스로스	대만/독일
	5	볼스크류	하이윈 / PMI	대만
	6	서보 시스템	화낙	일본
	7	볼스크류 베어링	NSK/호모/SKF	일본/독일/스웨덴
	8	서보 커플링	KTR/FPT	독일 사람
	9	잠금 너트	YINSH	대만
	10	주유기 시스템	비쥬르/헤르그/바오튼	중국
	11	Pneumatic System 주요 구성품	에어텍/SNTC	독일/중국
	12	전기 시스템 주요 구성 요소	슈나이더/시멘스	프랑스/독일
	13	AC 전기 캐비닛	무료	중국
	14	변신 로봇	JUHVER/SUENNLIANG	중국
	15	MPG(핸드휠)	도소쿠	일본
	16	이중 나사식 칩 컨베이어	화웨이/맥스터스	중국
	17	아우터 가드 커버	맥스터	중국
