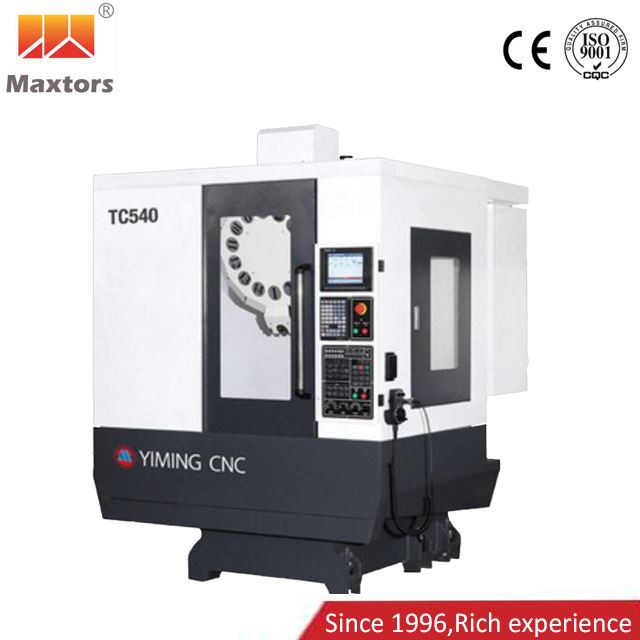

CNC 태핑 및 드릴링 센터

3축,4축,5축 CNC 드릴링 및 탭핑 센터

TC-540/TC-640/TC-750/TC-1000



제품 소개

CNC 태핑 및 드릴링 센터는 기계 공학 분야에서 사용되는 분석 장비입니다. 자동차, 이륜 오토바이, IT 관련 장비 등 다양한 분야의 부품 및 부품의 일괄 처리에서 생산 효율을 더욱 향상시키는 공작 기계입니다. 태핑가공은 물론 밀링머신가공, 정밀드릴가공까지 가능하며 생산성, 가공능력, 신뢰성 면에서도 한 차원 높은 수준에 이른다.



안건	단위	TC-540	TC-640	TC-750	TC-1000
작업대
작업대 크기	mm	650×400	700×420	900×420	1100×500
테이블에 최대 적재	킬로그램	250	250	300	400
T 슬롯	mm	3-14×125	3-14×125	3-14×125	3-14×125
여행하다
XYZ 여행	mm	500×400×300	600×400×300	700×500×330	1000×500×330
스핀들 코를 테이블로	mm	150-450	150-450	150-480	150-480
피드 시스템
CNC 컨트롤러		FANUC-0i MF	FANUC-0i MF	FANUC-0i MF	FANUC-0i MF
XYZ 급송	m/분	48	48	48	48
절단 피드	m/분	10	10	10	10
ATC/툴 매거진
도구 용량		14/16/21T	14/16/21T	14/16/21T	14/16/21T
최대공구중량	킬로그램	3	3	3	3
최대공구 직경	mm	⌀80	⌀80	⌀80	⌀80
최대 공구 길이	mm	250	250	250	250
도구 선택 방법		무작위의	무작위의	무작위의	무작위의
정확성
포지셔닝 정확도	mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300
재위치 정확도	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
축
스핀들 속도	rpm	12000(옵션 15000/20000)	12000(옵션 15000/20000)	12000(옵션 15000/20000)	12000(옵션 15000/20000)
스핀들 테이퍼		BT30	BT30	BT30	BT30
스핀들 모터	원	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
전력 요구 사항	KVA	15	15	25	25
기계 크기
기계 설치 공간	mm	2200×1600	2300×1800	2400×2200	2700×2200
기계 높이	mm	2900	3000	3200	3200
기계 무게	킬로그램	3000	3800	5200	6200





주요 특징

이러한 CNC 태핑 센터에는 다음과 같은 기능이 있습니다.

1. 기초, 기둥, 메인 스핀들 박스, 크로스 슬라이딩 테이블, 작업대 및 기타 부품은 고강도 주조 기술로 설계되었습니다.

2. 내부 금속 조직 구조가 매우 안정적입니다.

3. 주조 부품은 공작 기계 동역학 및 유한 요소 분석을 통해 합리적인 형상 구성을 보여줍니다.

4. 기본 부품은 보강 리브와 결합하여 강성이 높습니다.

5. 넓은 기초, 상자 모양의 캐비티 기둥, 확장 및 연장 슬라이딩베이스 및 재료 역학의 고급 설계로 중량 용량을 확보할 수 있습니다.

6. 고속 및 고정밀 스핀들, 최대. 24000rpm일 수 있음:

7. CE 표준 및 CE 인증서;



우리의 서비스

설치:

판매자는 설치, 시운전 및 교육을 위해 한 명의 엔지니어를 구매자의 국가로 보내야 합니다. 구매자는 판매자의 엔지니어가 구매자의 공장에 가기 전에 기계 부품을 취급하고 들어 올리는 데 필요한 모든 장비를 제공할 책임이 있습니다. 또한 구매자는 판매자 엔지니어의 감독 하에 설치 작업을 지원할 작업자를 제공해야 합니다.



수수료:

공급업체는 기계가 구매자의 공장에 도착하기 전에 구매자가 준비하고 준비해야 하는 기계 설치에 필요한 재료/준비에 대한 도면 및 기타 세부 정보를 제공해야 합니다. 위 기계는 일반적으로 10-15일 이내에 설치 및 시운전을 완료할 수 있습니다.
